在羅克韋爾自動化集成架構體系中，F(xiàn)actoryTalk軟件平臺扮演著核心角色，它不僅連接了從控制器到人機界面（HMI）的各個層級，更為工程師提供了一個統一的、高效的軟件設計與開發環境。本篇作為FactoryTalk簡介系列之六，將深入探討其軟件設計與配置環節，揭示其如何加速并簡化自動化系統的開發流程。

一、統一的設計環境與數據模型
FactoryTalk的核心優勢之一在于其“設計一次，多處使用”的理念。它建立了一個公共的、集中式的數據模型——FactoryTalk Directory。所有項目中的設備、控制器標簽、報警定義、用戶賬戶等關鍵數據都存儲于此。這意味著，當工程師在Studio 5000 Logix Designer中創建了一個標簽后，該標簽可以無需重新配置，直接被FactoryTalk View Site Edition（SE）或FactoryTalk VantagePoint等HMI與報表軟件識別和調用。這種數據集成徹底消除了傳統開發中因數據重復錄入而導致的錯誤、不一致和耗時，確保了項目數據的完整性和一致性。

二、集成的設計與開發工具鏈
FactoryTalk并非單一軟件，而是一個緊密集成的工具套件，為不同階段和功能的設計開發提供支持：

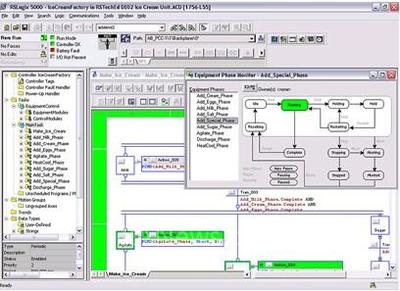

1. 邏輯控制設計（Studio 5000 Logix Designer）：這是控制器編程的核心環境。它支持梯形圖、功能塊圖、結構化文本等多種IEC 61131-3標準語言。其與FactoryTalk的深度集成，使得標簽、數據類型和程序模塊可以被整個平臺共享。
2. 人機界面設計（FactoryTalk View）：無論是用于分布式系統的Site Edition（SE）還是用于獨立機器的Machine Edition（ME），其圖形開發環境都能直接瀏覽和引用控制器中的實時數據標簽庫。動畫、報警、數據記錄等功能的配置均建立在這個統一的標簽基礎上，極大地簡化了HMI工程的創建與維護。
3. 信息與數據分析（FactoryTalk VantagePoint）：對于需要從系統中提取數據進行報表、分析和儀表板展示的高級應用，VantagePoint可以直接連接至FactoryTalk Directory和數據源，無需復雜的中間件配置，便能聚合來自控制器、HMI甚至第三方數據庫的數據，進行可視化設計與開發。

三、高效的配置與管理功能
在設計與開發過程中，F(xiàn)actoryTalk提供了強大的配置工具來提升效率：

• FactoryTalk Linx（前身為RSLinx Enterprise）：作為通信配置樞紐，它負責定義和管理所有軟件應用（如HMI、編程軟件）與物理硬件（如控制器、網絡模塊）之間的通信路徑。工程師只需在Linx中一次性配置好通信驅動程序和數據服務器，整個項目中的所有客戶端軟件即可共享這些通道，無需逐個設置。
• 集中式的安全與權限管理：通過FactoryTalk Security，可以在一個中央控制臺為整個系統（包括多個HMI站、控制器訪問）定義用戶、用戶組和權限策略。這允許開發人員在設計階段就嵌入安全模型，確保運行時的操作安全。
• 版本控制與團隊協作：FactoryTalk AssetCentre等工具支持對控制器程序、HMI應用等資產進行版本管理、變更跟蹤和備份，方便團隊協同開發與項目歸檔。

四、面向?qū)ο蟮拈_發與重用
FactoryTalk鼓勵模塊化和面向?qū)ο蟮脑O(shè)計思想。例如，在FactoryTalk View中，可以創建復雜的“圖形符號”并賦予其參數，從而像調用函數一樣在多個畫面中重復使用。對于具有類似工藝的設備（如多個泵站、閥門組），可以開發出標準化的模板或“Faceplate”（面板），只需關聯不同的數據標簽實例，即可快速完成大量相似設備的HMI界面開發，確保風格統一并減少重復勞動。

五、仿真與測試支持
在硬件就位之前，F(xiàn)actoryTalk平臺的部分組件支持仿真環境，允許工程師對控制邏輯和HUI界面進行聯合測試。例如，使用Logix Emulate軟件可以對控制器程序進行仿真，并與FactoryTalk View Studio連接，進行完整的系統功能驗證，提前發現并解決設計缺陷，縮短現場調試時間。

FactoryTalk軟件平臺在設計與配置階段，通過其統一的數據基石、集成的工具集、高效的配置管理和支持重用的開發模式，構建了一個無縫的自動化工程生命周期環境。它將工程師從繁瑣的、易錯的重復勞動中解放出來，使其能更專注于工藝邏輯的實現與創新，從而顯著提升從概念設計到系統部署的整體開發效率與質量，是現代集成架構項目成功的強大軟件基石。
